- Percobaan 3 Kondisi 3
Buatlah rankaian seperti pada percobaan 3,ubah gerbang OR satu input
2 output
menjadi gerbang NOR
menjadi gerbang NOR
2. Gambar Rangkaian [Kembali]
3. Video Rangkaian Simulasi [Kembali]
4. Prinsip Kerja [Kembali]

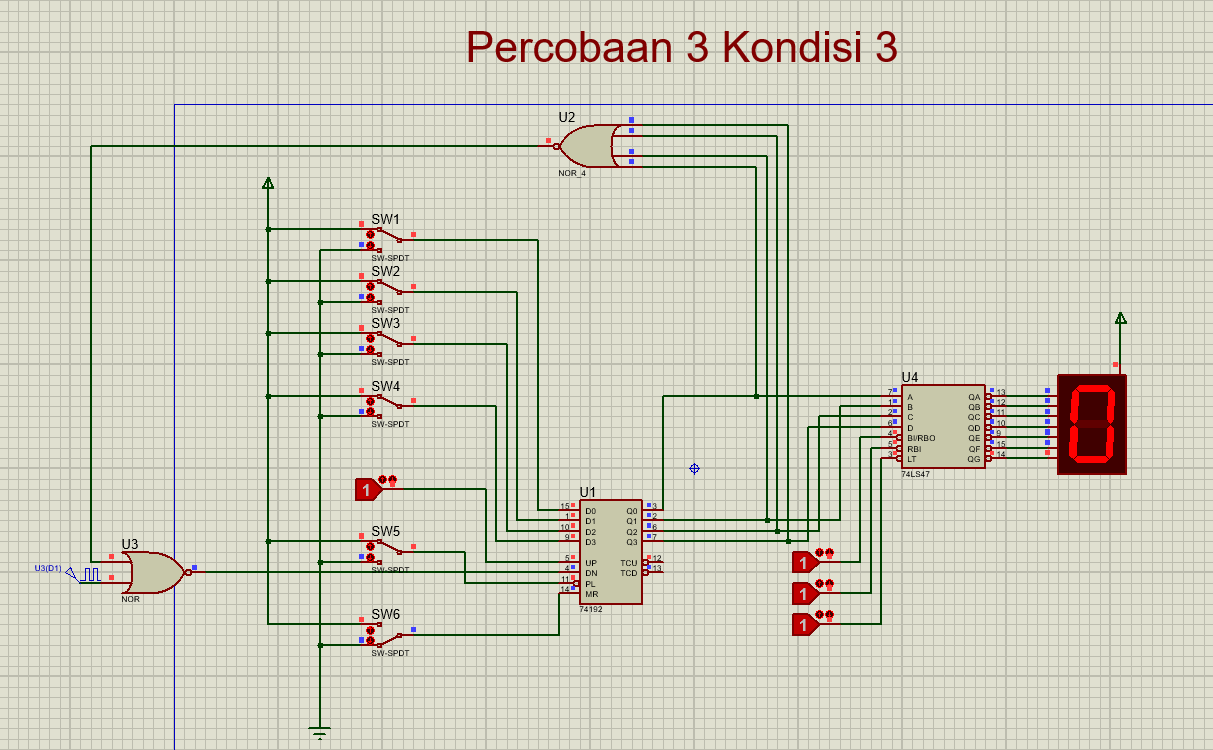

Dapat kita lihat pada rangkaian ini, pada IC 74192 kaki input D0-D3,PL dan MR itu terhubung dengan switch, pada DOWN itu terhubung dengan NOR 2 input dan pada UP terhubung dengan Logic State,pada kaki PL itu berfungsi sebagai pengatur angka yang akan dikeluarkan pada 7 segment, dan MR itu bertujuan untuk mereset 7 segment. Kemudian output IC 74192 itu terhubung dengan NOR 4 input.prinsip kerja dari NOR yaitu kebalikan dari OR ketika salah satu kaki input berlogika 1 maka outputnya akan menghasilkan 0 tapi ketika semua kaki input 0 akan menghasilkan 1. Pada TCU dan TCD itu disambungkan untuk mendapatkan hasil puluhan ke yang lain IC 74192 tetapi disini kita hanya memakai 1 IC ini
Kemudian pada IC 74LS47 inputnya berasal dari IC 74192, Pada IC 74LS47 ini memiliki beberapa kaki inputan yaitu kaki A-D,BI/RBO,RBI dan LT. pada BI/RBI itu bertujuan untuk mematikan 7 segment, dan pada LT itu bertujuan untuk mencek LED pada 7 segment berfungsi atau tidaknya.
Pada kaki input DOWN, dapat dilihat itu sebagai clock, untuk mengaktifkannya pada NOR input 4 harus berlogika 0 maka pada NOR input 2 akan menghasilkan output clock, kemudian dia tidak clock disaat pada NOR input 4 berlogika 1
